VCR接头与卡套接头：主要区别、应用及选择方法！

在高纯度气体和流体系统中，选择合适的管路接头对于确保密封连接、系统可靠性和污染控制至关重要。即使是微小的泄漏或颗粒污染，也可能影响系统性能，尤其是在半导体制造、分析仪器和制药加工等行业。

两种最常用的管路接头类型是 VCR接头 和 卡套接头。虽然两者都用于连接管路并实现密封，但它们在密封机制、洁净度和典型应用上存在显著差异。

了解 VCR 接头与卡套接头的区别，有助于工程师为其系统选择最合适的解决方案。本文将比较这两种接头类型，从密封原理、密封性、压力能力及典型应用等角度，帮助您确定哪种方案最适合您的系统。

一、什么是 VCR 接头？

1、VCR 接头定义

VCR(真空耦合辐射)接头是一种金属垫片面密封接头，专为高纯度气体和真空系统提供超高密封性能的连接。它广泛应用于对污染控制和泄漏预防至关重要的行业，如半导体制造、高纯度气体输送系统和分析仪器。

与传统的管路接头不同，VCR 接头通过一个可更换的金属垫圈，在两个抛光的密封面之间压缩来形成密封。当公母接头紧固时，垫圈发生形变，形成高度可靠的金属对金属密封。

这种密封设计使 VCR 接头能够实现极低的泄漏率和极高的清洁度，使其成为超高纯度气体系统的标准选择。

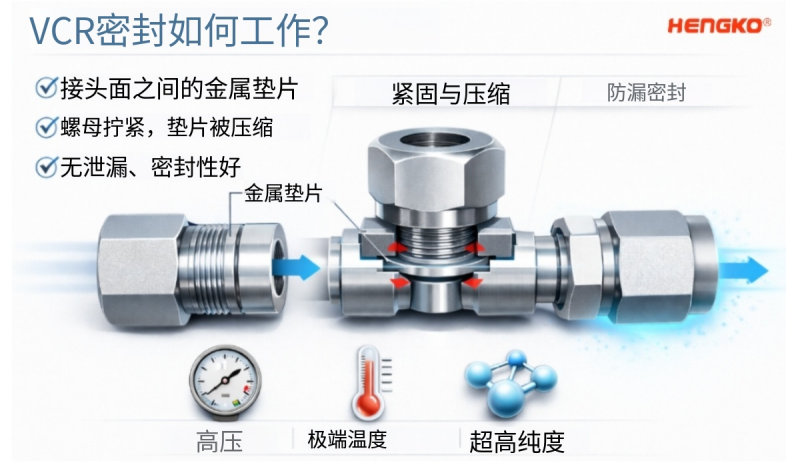

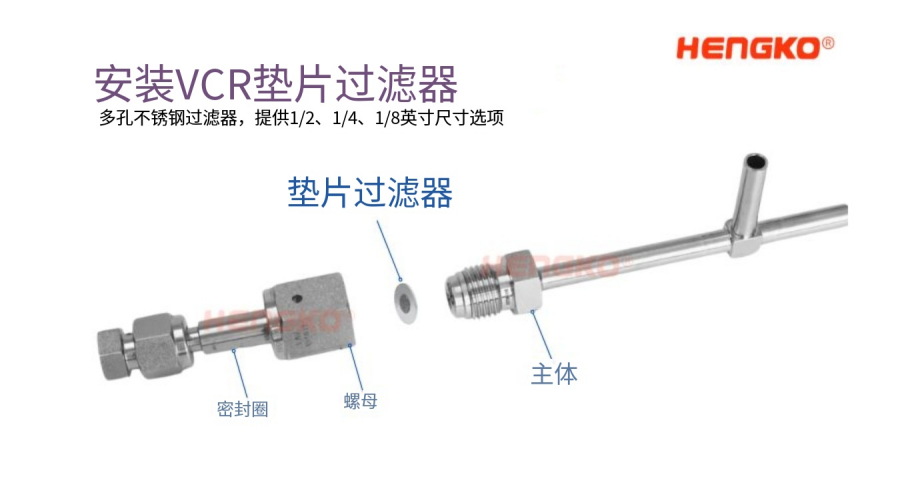

2、VCR 面密封件的工作原理

VCR 接头的密封机制基于面密封设计，而非卡套压缩。安装过程中，由不锈钢、镍或其他高纯度合金制成的金属垫圈被放置在两个接头的密封面之间。

当螺母拧紧至规定扭矩时，垫圈被压缩并发生轻微的塑性变形，形成均匀的金属对金属密封。这种设计最大限度地减少了泄漏路径，并有助于防止系统内产生颗粒污染物。

由于垫圈是主要的密封元件，因此在每次重新组装接头时，通常都会更换新的垫圈，以保持最佳的密封性能。

3、VCR 接头的主要优势

VCR 接头因其若干重要优势而广泛应用于高纯度应用：

●  超低泄漏率，适用于真空和高纯度气体系统

●  金属对金属密封，降低污染风险

●  与超高纯度气体具有极佳的兼容性

●  耐高压、高温

●  在半导体工艺气体系统中密封性能可靠

基于这些优势，VCR 面密封接头常用于半导体气体输送系统、超高纯度气体面板、气柜和真空设备。

二、什么是卡套接头？

1、卡套接头定义

卡套接头是一种广泛使用的管路接头，其设计目的是通过机械压缩卡套来实现密封连接。这类接头常用于仪表系统、实验室设备和工业流体应用。

与面密封接头不同，卡套接头通过使金属卡套在管子外表面发生形变来形成密封。这种设计使接头能够牢固地卡住管子，同时在管子与接头本体之间形成可靠的密封。

由于安装简单且机械固定力强，卡套接头广泛应用于多个行业，包括化工、石油和天然气、实验室仪器以及通用工业流体系统。

2、卡套接头的工作原理

卡套接头通常采用双卡套密封系统，由前卡套和后卡套组成。

当接头螺母拧紧时：

●  前卡套压紧管子表面，形成主密封。

●  后卡套夹紧管子，提供机械支撑和抗振能力。

●  管子被牢固地压入接头本体，以保持对中和密封完整性。

这种设计使卡套接头能够提供可靠的密封，无需焊接或钎焊，是许多管路安装的便捷解决方案。

3、卡套接头的主要优势

卡套接头具有多项实用优势，使其适用于广泛的工业应用：

✅  安装简便，无需专用焊接设备

✅  正确安装后，接头可重复使用

✅  对管材的机械抓握力强

✅  适用于多种流体和气体系统

✅  对一般工业应用而言，具有成本效益

正因为这些优势，卡套接头被广泛应用于仪表管路、实验室系统、液压设备和工业流体管道中。

三、VCR 与卡套接头：主要区别

虽然 VCR 接头和卡套接头都用于连接管路并实现密封，但它们在密封机制、洁净度和典型应用上存在显著差异。

VCR 接头主要设计用于超高纯度气体系统和真空环境，而卡套接头则常用于通用工业流体和仪表系统。了解这些差异对于为特定应用选择合适的接头至关重要。

下表展示了 VCR 接头和卡套接头之间的主要区别。

要点总结

VCR 接头和卡套接头的主要区别在于密封技术。

VCR 接头 使用金属垫片面密封，这在高纯度环境下提供了极低的泄漏率和卓越的清洁度。

卡套接头 依赖于卡套在管外周的压缩，使其安装更简便，适用于许多通用工业系统。

由于这些差异，VCR 接头常用于半导体和超高纯度气体系统，而卡套接头则更广泛地应用于仪表和工业流体领域。

四、VCR 和卡套接头的典型应用

VCR 接头和卡套接头在流体和气体系统中都应用广泛，但通常根据系统的纯度要求、工作压力和泄漏容忍度，在不同的环境中被选用。

了解每种接头类型的典型应用，有助于工程师为其系统选择最合适的连接方式。

1、VCR 接头的应用

VCR 接头主要设计用于超高纯度气体系统，即使微小的泄漏或污染也可能影响系统性能。

由于其金属垫片面密封设计，VCR 接头提供了极其可靠的密封和极佳的清洁度，非常适合敏感的工艺。

典型应用包括：

✅  半导体气体输送系统

✅  超高纯度气体分配管路

✅  气柜和气路面板

✅  真空系统和工艺设备

✅  制药和生物技术气体系统

在半导体制造等行业，VCR 接头常用于连接工艺气体管线、调节器、阀门和过滤器，确保气体流动稳定且无污染。

2、卡套接头的应用

卡套接头常用于一般工业和仪表系统，这些系统需要可靠的密封，但不需要超高纯度条件。

其简单的安装和机械抓握特性使其适用于各种流体和气体应用。

典型应用包括：

✅  仪表管路系统

✅  实验室设备和分析仪器

✅  液压和气动系统

✅  化工处理管道

✅  通用工业流体系统

卡套接头在需要频繁维护或调整的系统中尤为受欢迎，因为它们通常比垫片式接头更容易拆卸和重新组装。

五、何时应选择 VCR 接头？

VCR 接头是需要极高密封完整性和超净气体输送系统的首选。其金属垫片面密封设计提供了卓越的密封性，并最大限度地减少了系统内污染的风险。

工程师通常在系统可靠性、气体纯度和防泄漏至关重要时选择 VCR 接头。

您应考虑在以下情况下使用 VCR 接头：

● 超高纯度气体系统，必须尽量减少污染

● 需要稳定且清洁气体输送的半导体制造工艺

● 有毒、腐蚀性或危险气体应用，防止泄漏至关重要

● 需要极低泄漏率的真空系统

● 高压或高温环境下，金属密封比压缩连接效果更好

由于密封表面与管子本身隔离，VCR 接头还有助于减少颗粒产生和系统污染，这在半导体和高纯度工艺行业中是一个关键要求。

因此，VCR 面密封接头广泛应用于气柜、气路面板、高纯度气体过滤器、调压器和半导体工艺气体管线中。

六、何时卡套接头是更好的选择？

在注重安装简便性、灵活性和成本效益的系统中，卡套接头通常是首选。虽然卡套接头可能无法提供像 VCR 面密封接头那样的超低泄漏率，但它们在许多工业和实验室应用中提供了可靠的密封性能。

工程师通常选择卡套接头的前提是，系统不需要超高纯度条件或真空级别的密封。

在以下情况下，卡套接头通常是更好的选择：

● 通用仪表管路系统

● 实验室和分析设备

● 液压和气动系统

● 不需要超高纯度的工业流体管道

● 需要频繁拆卸或维护的系统

由于卡套接头使用卡套来固定管子，通常安装快速且调整方便，无需像更换垫圈那样更换密封部件。

对于许多工业流体和仪表应用，卡套接头提供了实用且经济的连接解决方案。

七、如何为您的系统选择合适的接头

选择合适的管路接头取决于多个关键因素，包括系统纯度要求、密封性、维护需求和运行条件。下表提供了快速对比，帮助工程师判断 VCR 接头和卡套接头哪个更适合其应用。

通过评估这些因素，工程师可以确定哪种接头类型最符合其系统的性能、安全和可靠性要求。

八、常见问题解答

1. VCR 接头和卡套接头有什么区别？

VCR 接头与卡套接头的主要区别在于密封机构。VCR 接头采用金属垫片面密封，形成极紧密的连接，适合高纯度气体系统。卡套接头则使用环绕管子的卡套形成密封，更适合工业和仪表应用。

2. 为什么 VCR 接头被用于半导体气体系统？

VCR 接头常用于半导体气体系统，因为它们提供了极低的泄漏率和极佳的清洁度。金属垫片面密封最大限度地减少了颗粒的产生和污染，这对于半导体制造中超高纯度气体输送至关重要。

3. VCR 接头可以重复使用吗？

VCR 接头本体可以重复使用，但每次重新组装接头时都必须更换金属垫圈。更换垫圈可以确保密封性能良好，并保持高纯度气体系统所需的超低泄漏率。

4. 卡套接头可以重复使用吗？

是的，如果卡套和管子状况良好，卡套接头通常可以重复使用。但反复拆装可能影响密封性能，建议在重复使用前进行适当检查。

5. 卡套接头能替代 VCR 接头吗？

在大多数超高纯度或半导体气体系统中，不建议用卡套接头替代 VCR 接头。VCR 面密封接头提供了更好的密封性和污染控制，这在这些环境中至关重要。

6. 什么时候应该选择 VCR 接头而不是卡套接头？

当系统需要以下特性时：

超高纯度气体输送

极低的泄漏率

真空兼容性

半导体或特殊气体系统中的高可靠性

对于一般工业流体系统或仪表管路，卡套接头通常就足够了。

结论

VCR 接头和卡套接头都广泛用于管路连接，但它们的用途不同。卡套接头适用于一般工业和仪表系统，而 VCR 面密封接头则专为需要超高纯度和极低泄漏率的应用而设计。

对于半导体气体输送、真空设备和超高纯度气体管线等系统，VCR 接头提供了更可靠的密封解决方案。

如果您的应用需要高纯度且无泄漏的气体连接，选择合适的 VCR 接头对于确保系统安全和长期可靠性至关重要。
