随着工业过滤技术的发展，粉末烧结滤芯因其高耐温、耐腐蚀、孔隙均匀、使用寿命长等优点，在制药、食品、化工、新能源、电子等行业得到广泛应用。然而，不同行业和不同工况对滤芯结构的需求差异较大，标准规格的滤芯往往难以完全匹配实际需求，因此定制化成为主流选择。
下面小编将从技术角度系统解析烧结滤芯可定制的主要结构类型——管式、片式、杯式，并结合实际应用场景和设计要点，为用户在定制选型时提供参考。
一、烧结滤芯的定制意义
烧结滤芯的核心优势在于其多孔金属结构，通过金属粉末在高温下烧结形成稳定的三维孔隙网络，既具备机械强度，又保持良好的过滤性能。然而，不同行业、不同介质的过滤需求存在差异，包括：
● 过滤精度要求：0.1μm、0.2μm、0.5μm、1μm、5μm、10μm、20μm、100μm等
● 介质特性：气体、液体、高温、高压、腐蚀性
● 安装空间与接口：不同设备接口形式和尺寸限制
因此，定制烧结滤芯不仅涉及孔径和材质选择，更涉及结构形态设计。合理的结构设计能够提高过滤效率、延长使用寿命，并降低压降。

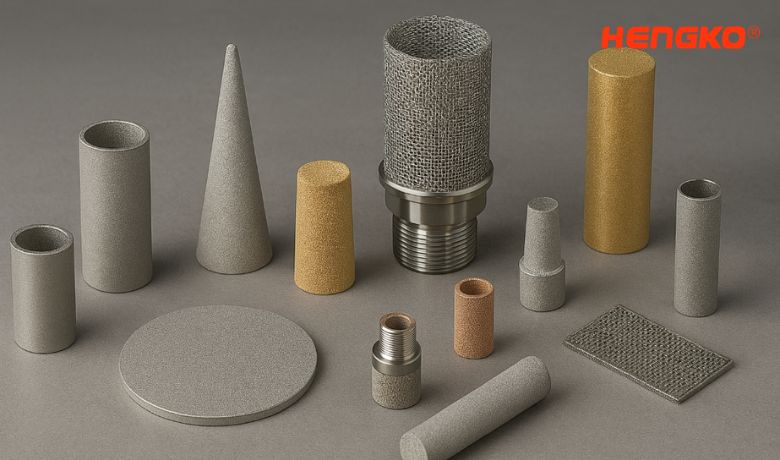

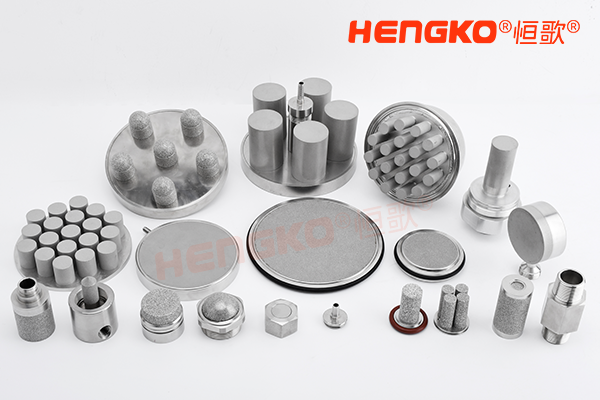

二、烧结滤芯的主要结构类型
1. 管式烧结滤芯
(1)概述
管式烧结滤芯是最常用的一种结构，其基本形态为圆柱状空心管，过滤介质从管壁或管端流入或流出。管式设计可以提供较大的过滤面积，同时便于安装和更换。
(2)应用特点
流量适应性强：通过调整管长、管径和孔隙率，可满足不同流量需求
耐压能力高：适合液体、气体加压或真空工况
多用途：可作为单独滤芯使用，也可组合成多支滤芯的滤芯组件
(3)设计定制要点
● 管径与长度：根据设备接口和流量要求确定
● 孔径与过滤精度：根据介质颗粒大小和截留要求选择
● 接口类型：内螺纹、外螺纹、法兰、卡箍等
● 材质选择：常用304、316L不锈钢，可根据腐蚀性介质选择特殊合金
(4)典型应用
● 化工溶剂过滤
● 气体净化
● 液体精密过滤
● 真空泵保护滤芯
2. 片式烧结滤芯
(1)概述
片式烧结滤芯由薄片状烧结金属组成，可单片使用或叠加使用。片式结构适合于空间有限的场合，或者需要特殊过滤形状的应用。
(2)应用特点
● 适合小流量或高精度：滤片面积虽小，但孔隙均匀，可实现高精度过滤
● 易于组合：可将多片叠加形成滤芯堆，满足更大流量和过滤面积需求
● 便于清洗：平面结构更利于反冲洗或超声波清洗
(3)设计定制要点
● 片厚：影响过滤精度和压降
● 孔径分布：均匀性决定过滤效率和寿命
● 固定方式：可通过支撑框、焊接或卡槽固定
● 材质选择：根据介质特性选择不锈钢等级或特殊合金
(4)典型应用
● 制药行业精密过滤
● 微电子溶液净化
● 高纯化学品过滤
3. 杯式烧结滤芯
(1)概述
杯式烧结滤芯呈杯状空心结构，一端封闭、一端开口，过滤介质从开口流入或流出。杯式设计兼顾管式和片式优点，既提供较大的过滤面积，又便于安装。
(2)应用特点
结构紧凑：适合安装空间有限的设备
过滤均匀：杯体周壁均为多孔烧结金属
便于更换和维护：可直接拆卸更换
(3)设计定制要点
杯体尺寸：根据安装空间确定直径和高度
孔隙设计：确保流速均匀，防止局部堵塞
接口形式：可配法兰、螺纹、卡箍
材质选择：依据介质腐蚀性、温度、压力选择合适材质
(4)典型应用
工业气体过滤
液体精密过滤
催化剂保护
高温过滤工况
三、定制结构选择的考虑因素
在实际定制过程中，选择管式、片式或杯式结构，需要结合以下因素：
1、 介质性质
● 液体还是气体
● 粘度高低
● 是否含固体颗粒或胶体
2、流量与过滤精度
● 大流量通常选择管式或组合滤芯
● 高精度、小流量可选择片式
3、安装空间
● 空间受限可考虑片式或杯式
● 对设备接口适配性要求高，可考虑管式
4、清洗与维护
● 是否需要反冲洗或在线清洗
● 是否希望滤芯可重复使用
5、工艺条件
● 高温、高压、腐蚀性环境下的材质选择
● 长期使用寿命需求
四、定制流程与注意事项
定制烧结滤芯通常需要提供以下信息：
● 结构类型选择：管式、片式、杯式
● 尺寸参数：外径、内径、长度、壁厚
● 过滤参数：孔径、过滤精度、流量
● 工况信息：压力、温度、介质特性
● 接口及安装方式
● 材质及表面处理要求
提供完整参数后，厂家可根据工况进行优化设计，例如优化孔隙率、支撑结构、压降设计等，确保滤芯在实际使用中性能稳定。
五、总结
烧结滤芯的结构定制是提高过滤效率、延长使用寿命和满足特殊工况需求的重要手段。管式、片式、杯式是常见的三种结构类型，各有特点和适用场景：
管式：适合大流量、高压工况
片式：适合高精度、空间有限的应用
杯式：兼顾流量与空间适配性，易于维护
企业在定制时，应充分考虑介质特性、流量、安装空间、工艺条件和维护方式，提供完整参数信息，以便厂家提供最合适的设计方案。通过科学定制，烧结滤芯能够在制药、化工、食品、新能源等行业实现长期稳定的过滤效果。
