金属3D打印技术近年快速落地，从航空航天到医疗器械，从模具到新能源，设备保有量持续增长。但在设备实际运行中，多数人的注意力集中在激光器、扫描振镜、粉床铺展这些核心环节上，过滤系统往往被归为“辅助部件”而轻视。直到设备频繁报警、打印件出现黑斑或氧含量超标，才回头排查过滤元件——这种情况在行业里并不少见。
工业3D打印过滤杯，正是过滤系统中一个容易被忽视、却实实在在影响设备稳定性的零件。下面小编不讲虚的，直接从材料、结构、工作机理和实际应用几个层面，把这个“杯子”讲清楚。
一、什么是工业3D打印过滤杯?

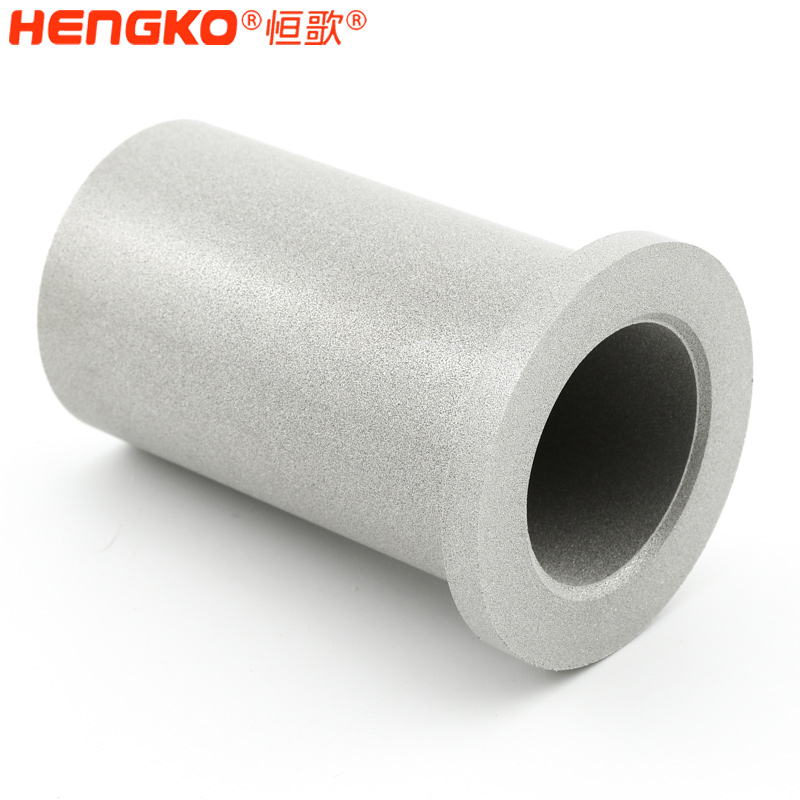

工业3D打印过滤杯，通常指采用金属粉末烧结工艺制造的多孔过滤元件。外观呈杯状或筒状，一端开口用于进气或出气，另一端封闭。材质以316L不锈钢最为常见，特殊工况下也会选用304、哈氏合金或钛合金。
区别于传统冲孔板或编织网，烧结过滤杯的壁体本身就是一个均匀分布的三维多孔结构。其制造过程大致是：将特定粒径分布的不锈钢粉末填入模具，经过高温烧结，粉末颗粒的接触面发生固相扩散，形成既有机械强度、又有连通孔隙的刚性过滤介质。烧结温度、保温时间和粉末粒度，直接决定了最终的孔径大小与透气性能。
这种工艺带来的结果是：过滤杯不需要附加滤布或滤膜，其壁体本身就是一个完整的过滤层。
二、它是如何工作的?
烧结过滤杯的过滤机理可以归纳为两种作用的叠加——表面过滤与深层过滤。
当含尘气体穿过过滤杯壁体时，粒径大于孔隙开口的颗粒被直接截留在外表面，形成滤饼层;而粒径小于孔隙开口的微小颗粒，则会在曲折的孔道内因惯性碰撞、扩散沉积或直接拦截而被捕获。这种“表面+深层”的组合模式，使得烧结过滤杯既能拦截常规粉尘，也能对亚微米级颗粒保持一定的过滤效率。
在金属3D打印的实际应用中，过滤杯最常见的任务不是直接拦截激光熔化产生的飞溅颗粒——那部分高温高浓度的烟尘通常由旋风分离器或高温筒式过滤器处理。过滤杯更典型的应用场景是：粉末回收系统的气固分离、粉末输送管路的终端过滤，以及保护气体的前级净化。
举例来说，在粉末筛分和回收环节，气流会携带大量未被熔化的金属粉末。过滤杯安装在回收容器的排气口，让粉末被挡在容器内部，而洁净气体排出，既避免了粉末流失，也防止了粉尘外泄对车间环境的影响。在保护气源处理环节，新输入的氩气或氮气中可能混有管道杂质或微量水分，经过过滤杯预处理后，气体洁净度得以保证，后续循环系统的负担也随之减轻。
三、为什么工业3D打印设备离不开它?
有些用户觉得过滤杯“可有可无”，用便宜的替代品或者干脆短接掉。实际上，过滤杯的缺失或选型不当，会带来三个层面的问题。
第一，粉末回收效率下降。 没有高效的气固分离，大量细粉会随气流被抽入除尘器或排入废气管道，材料利用率降低。对于钛粉、钴铬粉等高价金属粉末，这种损失直接反映在成本上。
第二，管路和设备受损。 未被拦截的金属粉末进入风机叶轮、阀门密封面或传感器探头，长期冲刷和积附会加速部件磨损。有设备厂商反馈，风机因粉末侵入导致的故障中，超过六成与过滤元件失效有关。
第三，打印质量和安全受影响。 在保护气体循环系统中，如果过滤元件精度不足，微细粉尘可能重新进入成型仓，落在粉床表面或熔池附近，造成打印件内部夹杂或表面缺陷。同时，扬尘浓度过高时存在粉尘爆炸风险，尤其是在铝粉、钛粉等易燃金属粉末的加工场景中。
烧结过滤杯的作用，就是在这三个环节上提供一种可靠、可重复清洗、耐温耐蚀的拦截手段。
四、主要应用场景有哪些?
基于上述机理，工业3D打印过滤杯在增材制造领域的具体应用集中在以下几处。
1、粉末回收与筛分系统
在振动筛分机、粉末回收罐的排气口安装过滤杯，实现气体与粉末的分离。回收的粉末可重新投入生产，减少浪费。
2、粉末自动输送管路
在气力输送系统的终端或真空泵入口前设置过滤杯，防止粉末进入真空设备内部，保护泵体及阀门。
3、保护气体前级净化
在氮气或氩气气源进入循环系统之前，加装过滤杯去除管道焊渣、氧化物颗粒等杂质，降低主过滤器的负担。
4、小型实验型3D打印设备
对于实验室或小批量生产的金属3D打印机，受限于体积和成本，往往会直接采用烧结过滤杯作为主过滤元件。此时需要根据设备风量和粉尘浓度选择合适精度和面积的型号。
五、选型需要注意哪些技术参数?
如果准备为设备配置或更换过滤杯，以下几个参数值得重点关注。
✅ 过滤精度：烧结过滤杯的孔径通常标称一个范围，例如5μm、10μm、20μm。精度越高，拦截效果越好，但初始压降也越大。一般建议根据物料颗粒的中位粒径来选择，不必盲目追求高精度。
✅ 透气度：反映单位压差下气体通过过滤杯的流量。透气度过低会导致风机负荷增大、能耗上升;过高则可能降低拦截效率。实际选型中应参考厂家提供的流量-压差曲线。
✅ 材料与耐温性：316L不锈钢可长期工作在400℃以下，钛及钛合金则适用于更高温度或强腐蚀介质。常规金属3D打印的保护气体(室温至80℃)用316L完全足够。
✅ 接口与安装尺寸：过滤杯的接口形式(螺纹、卡盘、法兰)和外形尺寸需要与设备上的安装基座匹配。非标尺寸在烧结过滤领域是常见需求，多数厂家均支持定制。
✅ 清洗再生方式：烧结过滤杯支持反吹清洗或超声波清洗。反吹是利用压缩气体从过滤杯内部反向冲出，剥离表面滤饼;超声波清洗适用于深度再生，但需要控制频率和时长以免损伤孔隙结构。
总结一下：
工业3D打印过滤杯是一种金属粉末烧结制成的多孔过滤元件，依靠三维连通孔隙实现气固分离。它并不直接承担打印仓内高温烟尘的主过滤任务，而是在粉末回收、输送管路、气体前级净化等环节发挥关键作用。合理选型的过滤杯能够提升粉末利用率、降低设备故障率、改善打印件质量。
恒歌科技在不锈钢烧结过滤领域拥有超过19年制造经验，可提供从图纸设计、孔径定制到成品交付的一站式服务。无论标准规格还是非标尺寸，无论常规不锈钢还是特殊合金材料，我们均可根据实际工况进行针对性开发。如有选型疑问或技术需求，欢迎联系恒歌技术团队。
