什么是多孔金属过滤器的气泡点测试？

烧结金属滤芯可能标注为“5微米”，但仅凭这个数字，并不能告诉工程师其最大有效开孔或开放流路的实际情况。

对于具有三维互联孔隙网络的多孔金属来说，这一区别非常重要：异常大的开放孔隙，即使标称孔径等级看起来符合要求，也可能影响滤芯的完整性、一致性以及对下游设备的保护能力。

这也是气泡点测试被广泛应用于多孔金属部件质量控制的原因之一。

对于烧结金属而言，最相关的参考标准之一是ISO 4003:1977《渗透性烧结金属材料——气泡测试孔径的测定》。该标准适用于滤网、多孔轴承、多孔电极以及其他具有相互连通孔隙的烧结部件。

需要特别注意的是，ISO 4003主要将气泡测试描述为一种质量控制测试，而不是用于定义精确孔径、完整孔径分布或过滤等级的方法。ISO 4003最近一次审查和确认是在2022年，目前仍然有效。

这一点对于正确理解气泡点测试至关重要。

在实际应用中，气泡点测试回答的是一个非常有用的工程问题：

气体需要达到多大的压力，才能首次将润湿液体从多孔结构中最大的有效开孔或流路中排出？

这个结果可以帮助制造商和用户评估孔隙一致性、发现异常大的开放流路、比较不同生产批次，并验证多孔金属部件是否符合约定的质量标准。

什么是气泡点测试？

气泡点测试是一种湿法测试技术，用于表征多孔材料中的最大有效开孔。

基本原理相对简单。

首先，将多孔过滤器完全润湿，使润湿液体充分进入相互连通的孔隙。

由于表面张力和毛细作用，液体会保持在孔隙内部。

随后，在润湿滤芯的一侧逐渐施加气体压力，通常使用洁净压缩空气或氮气。

随着压力不断增加，最终会达到足以克服最大有效开孔处毛细作用力的压力。此时，气体会通过该孔隙，并在另一侧产生气泡。

与气泡产生起始状态相关的压力称为：

气泡点压力（Bubble Point Pressure）

ASTM F316虽然主要针对膜过滤器，而不是专门针对烧结金属过滤器，但其描述了相同的毛细管基本原理：将润湿液体从孔隙中排出所需要的最小压力，与孔径、液体表面张力以及润湿条件有关。[2]

一个简单的理解方式

想象几根非常细小、内部充满液体的毛细管。

把液体从较窄的管道中排出，需要比从较宽的管道中排出更高的压力。

同样的基本原理也适用于互联多孔材料：

有效孔隙越大 → 所需突破压力越低

有效孔隙越小 → 所需突破压力越高

这也是为什么气泡点压力能够提供多孔过滤器最大有效开孔的信息。

但有一个重要限制：

气泡点压力无法描述烧结金属滤芯完整的孔隙结构。

这一点在评估烧结多孔金属时尤其重要。

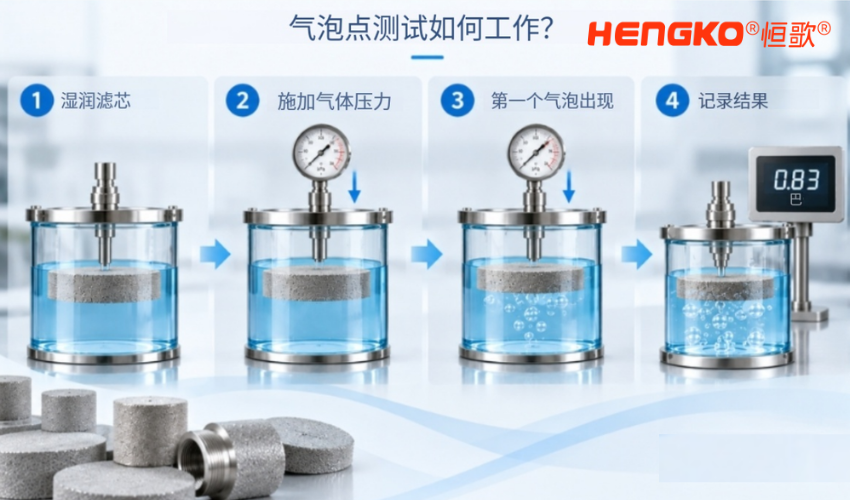

气泡点测试是如何工作的？

典型的气泡点测试包含四个基本阶段。

步骤1：完全润湿多孔过滤器

首先，需要使用适当的润湿液体将多孔金属部件充分润湿。

液体必须进入开放且相互连通的孔隙，而不是仅仅润湿过滤器的外部表面。

根据测试程序和材料的不同，合适的润湿液体可能包括酒精基液体或其他指定测试液。

润湿液体非常重要，因为其表面张力会直接影响气泡点压力与有效孔径之间的关系。

这意味着：

没有测试液体和测试方法信息的气泡点压力，是不完整的数据。

两个实验室如果使用了具有不同表面张力的液体测试名义上相同的过滤器，可能得到不同的气泡点压力，而这并不一定意味着其中一个实验室的测试存在错误。

步骤2：逐步施加气体压力

在完全润湿的多孔过滤器一侧逐渐施加气体压力。

压力应以可控的方式增加。

在初始阶段，润湿液体产生的毛细力会阻止气体通过充满液体的孔隙网络。

随着压力差不断增加，气体开始将液体从最容易突破的流动路径中排出。

步骤3：确定气泡点

当压力达到一定程度后，气体会突破有效开孔，并在下游侧形成可见气泡。

根据具体测试程序，操作人员或测试仪器确定规定的气泡点终点。

ASTM F316将气泡点压力描述为其膜过滤器测试方法中出现稳定气泡流时对应的压力。

因此，对于工业质量控制而言，供应商和客户应就测试方法、测试液体以及终点判定方式达成一致，而不能在不了解测试条件的情况下直接比较气泡点压力数值。

步骤4：记录压力并评估结果

测试结果可以直接以压力形式报告，例如：

kPa、bar或psi

在指定测试条件下，也可以根据压力、润湿液体特性以及孔隙几何关系，将其换算为相应的气泡测试孔径。

对于生产质量控制，制造商可以将测试结果与约定的验收范围或历史工艺数据进行比较。

气泡点压力与孔径有什么关系？

气泡点测试的物理原理来自毛细压力。

一个常用的简化关系为：

D = 4γ cosθ / ΔP

其中：

• D = 有效孔径

• γ = 润湿液体的表面张力

• θ = 液体与孔隙表面之间的接触角

• ΔP = 气泡点压力差

这个关系告诉我们一个非常有用的事实：

在相同的润湿液体和测试条件下，气泡点压力与有效孔径呈反比关系。

因此：

这对于比较在受控条件下制造和测试的类似滤芯非常有用。

然而，这个方程不应该让我们把烧结金属滤片简单理解成一束完美的圆柱形毛细管。

实际上并不是这样。

工程见解：烧结金属孔隙并不是完美的圆孔

这时，如何解读气泡点数据就变得更加重要。

激光钻孔板可能包含几何形状相对明确的孔，而烧结粉末过滤器则不同。

在烧结过程中，金属颗粒相互结合，并在颗粒之间形成相互连通的空隙网络。这些流道可能发生收缩、扩张、分支和重新连接，并沿着曲折路径穿过整个材料。

最终形成的是一个三维孔隙结构。

因此，当气泡点测试计算出一个“有效孔径”时，不应将其理解为有人在滤芯中钻出了一个尺寸完全相同的圆孔。

ASTM F316对膜过滤器测试也提出了类似的说明：其计算出的有效孔径基于理想化的毛细管—孔隙模型，并不能直接代表实际颗粒的截留能力。

对于烧结金属而言，这一区分同样非常重要。

气泡点测试是对孔隙网络特征的表征，而不是对金属内部每一个微观空隙尺寸的直接测量。

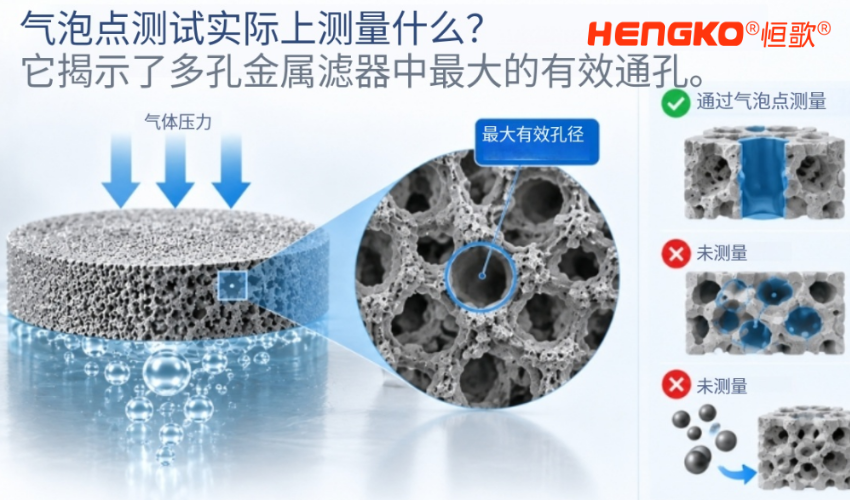

气泡点测试实际上测量了什么？

在多孔金属规范中，以下几个术语经常被混用：

标称孔径、最大孔径、平均孔径、气泡测试孔径、过滤等级、颗粒截留孔径、孔径分布

这些概念并不能互换。

1. 最大有效开孔

这是与初始气泡点最密切相关的特征。

最大的有效开放流路通常需要最低压力才能将其中的润湿液体排出。

因此，气泡点测试对于识别意外存在的较大开放流路尤其有用。

2. 标称孔径

制造商给出的名义微米等级通常是一种产品规格或分类。

不能自动认为它等于气泡点测试得到的孔径。

例如，标称“5微米”级的过滤器，并不一定会得到精确的5.00微米气泡测试孔径。

这两个数字描述的是不同的特征。

3. 平均孔径

单次气泡点测量不应被解释为烧结金属结构中所有孔隙的平均直径。

ISO 4003明确指出，不应将气泡测试作为确定精确孔径及完整孔径分布的方法。

4. 孔径分布

如果应用需要对孔径分布进行更加详细的表征，毛细流孔隙测量等方法可能更具参考价值。

这些方法可以考察不同压力范围下湿态和干态气体流动的变化，而不仅仅依赖于首次突破条件。

5. 颗粒截留

这也是另一个常见的混淆来源。

计算得到的气泡测试孔径，并不自动等于过滤器能够截留的最小颗粒尺寸。

实际过滤性能可能受到以下因素影响：

• 孔隙几何结构

• 孔道深度

• 曲折度

• 颗粒形状

• 粒径分布

• 滤饼形成

• 流体性质

• 流速

• 压差

• 表面相互作用

ASTM F316同样指出，气泡点结果不应作为描述颗粒污染物截留能力的唯一标准。

工程洞察

如果供应商说：

“我们的气泡点显示为5微米，因此这个滤芯具有绝对5微米的颗粒截留能力。”

我们仍然需要更多证据才能接受这一结论。

对于关键过滤应用，气泡点测试应当是验证体系中的一部分，而不是全部。

气泡点、标称孔径与过滤等级

这一区别非常重要，可以总结如下：

对于要求较高的应用，工程师应避免仅仅根据一个微米数值来选择过滤器。

为什么气泡点测试对烧结金属滤芯很重要？

当我们把气泡点测试作为制造和质量控制工具来看，其真正价值会更加清晰。

1. 检测异常大的孔隙

考虑两个由相同材料、具有相同标称等级的烧结滤片。

它们的大部分孔隙结构可能非常相似。

但如果其中一个存在局部较大的开放流路，其初始气体突破可能发生在更低的压力下。

因此，气泡点测试对于识别那些难以通过外观直接发现的孔隙结构异常非常有用。

2. 检查制造一致性

烧结多孔金属的性能受到多种制造变量影响，包括：

• 金属粉末特性

• 颗粒尺寸分布

• 成形条件

• 生坯密度

• 烧结温度

• 烧结气氛

• 烧结时间

• 机械加工

• 焊接

• 清洗

受控的生产工艺应能够在不同批次之间形成相对一致的多孔结构。

因此，持续跟踪气泡点结果，有助于制造商识别工艺漂移。

3. 完整性验证

气泡点测试还可以帮助发现异常的开放气流路径。

在膜过滤器应用中，ASTM特别指出，气泡点测试可能反映膜损坏、密封不良或系统泄漏等问题。

刚性烧结金属部件的具体失效模式有所不同，但基本的质量控制理念依然适用：

意外出现的早期气体突破值得进一步调查。

根据组件结构的不同，可能的原因包括：

• 局部孔隙缺陷

• 二次加工造成的损伤

• 密封或装配问题

4. 生产批次比较

对于重复性的B2B订单而言，一致性可能与标称规格同样重要。

购买数百甚至数千个多孔元件的客户通常希望：

第12批产品能够像第11批产品一样稳定工作。

气泡点数据结合渗透率和尺寸检验，可以提供比单纯在图纸上标注“10微米”更有意义的批次间一致性评价。

气泡点测试与其他多孔金属测试的比较

没有任何单一测试能够完整描述多孔金属过滤器的性能。

在工业应用中，多种测试方法可以相互补充。

对于可渗透烧结金属材料，ISO 4022:2018单独涵盖流体渗透率的测定。

这一点本身就很有启发意义：

孔隙特征和渗透性密切相关，但并不是同一种属性。

一个设计合理的过滤器规格，通常需要同时考虑两者。

工程洞察：不要孤立地优化气泡点

在过滤器选型中，一个常见误解是：

“气泡点越高越好。”

这并不一定正确。

在类似测试条件下，较高的气泡点通常意味着较小的最大有效开孔。

但孔隙越小，也可能增加流动阻力。

在真实系统中，工程师需要综合平衡：

截留能力 ↔ 压降 ↔ 流量 ↔ 污染物容纳能力 ↔ 机械强度

例如，将气体过滤器设计得比实际需要更加精细，可能得到一个看起来非常理想的孔径数值，但同时产生过高的压降。

因此，“最佳”过滤器并不是气泡点最高的过滤器。

而是其孔隙结构和流动特性能够满足具体工艺要求的过滤器。

这与多孔金属工程中的一个基本认识相符：孔隙并不仅仅是需要消除的制造缺陷；对于多孔过滤器而言，受控的互联孔隙网络本身就是组件的功能结构。

因此，工程师通常会将气泡点与渗透率结合起来评价，而不是将气泡点作为孤立指标。

哪些因素会影响气泡点测试结果？

气泡点测试看似简单，但多个变量都可能显著影响测试结果。

润湿液体

表面张力会直接影响毛细压力关系。

因此，改变测试液体可能改变测量得到的气泡点压力。

这也是为什么技术报告应明确记录润湿液体的原因。

完全润湿

如果多孔结构没有得到充分润湿，残留气体可能导致测试结果出现偏差。

这一点在以下情况下尤其重要：

• 极细孔隙

• 复杂几何结构

• 受污染表面

• 长而多孔的通道

• 盲孔结构

• 部分封闭结构

接触角

润湿液体与金属表面之间的相互作用同样重要。

表面状态、污染物以及材料化学成分都可能影响润湿行为。

温度

液体表面张力会随温度变化。

因此，为了实现准确比较，测试温度应保持受控，或至少进行记录。

压力变化速率与终点定义

压力增加过快，可能使首次气体突破难以稳定识别。

采用受控的压力变化程序，有助于提高测试重复性。

表面污染

油脂、加工残留物、清洗化学品以及其他污染物都可能改变润湿行为。

因此，过滤器在测试前应按照规定程序进行适当清洁。

孔隙几何结构

实际烧结孔隙是不规则且具有曲折性的。

这也是为什么计算得到的孔径应被理解为一种有效特征值，而不是完整的几何描述。

为什么两个实验室会得到不同的气泡点结果？

假设实验室A报告：

气泡点：0.8 bar

实验室B报告：

气泡点：1.0 bar

这是否意味着其中一个实验室一定是错误的？

不一定。

在比较这些数据之前，首先应该检查：

1. 使用的是同一种润湿液体吗？

2. 测试液体温度是否接近？

3. 过滤器是否完全润湿？

4. 是否采用相同的气泡点终点判定方式？

5. 压力变化速率是否相似？

6. 是否使用相同的计算方法？

7. 过滤器是否采用相同的清洁方式？

8. 测试夹具是否具有良好的密封性？

工程洞察

在供应商资格认证过程中，应避免仅仅规定：

“气泡点 ≥ X。”

更加可重复的规范，应明确测试方法、测试液体、测试条件以及验收标准。

否则，供应商和客户可能是在比较由不同物理条件产生的测试数据。

ISO 4003：烧结金属的重要气泡测试标准

对于多孔烧结金属部件而言，ISO 4003:1977尤为重要。

其名称为：

《渗透性烧结金属材料——气泡测试孔径的测定》

该标准涵盖滤网、多孔轴承、多孔电极以及其他具有相互连通孔隙的部件。

该标准在2022年经过确认后仍然有效。

ISO 4003中最有价值的信息，或许不仅仅是如何进行测试。

同样重要的是：

如何正确理解测试结果，以及如何避免错误解读。

ISO明确将气泡测试定位为一种质量控制测试，而不是用于确定精确孔径、完整孔径分布或过滤器等级的方法。[1]

这一点应该直接影响工程师如何制定过滤器技术规范。

ASTM F316怎么办？

在研究气泡点测试时，ASTM F316经常被提及。

其全名为：

《通过气泡点和平均流量孔隙测试来测定膜过滤器孔径特性的标准测试方法》

ASTM指出，该方法可以用于确定和比较最大孔径，并解释润湿液体的毛细力与气泡点压力之间的关系。

然而，有一个重要区别：

ASTM F316是针对膜过滤器的标准，而ISO 4003直接针对渗透性烧结金属材料。

因此，在讨论烧结不锈钢、镍、钛或其他多孔金属部件时，ISO 4003通常是更直接相关的参考标准。

ASTM F316对于理解气泡点测试原理，以及理解将有效孔径计算结果直接等同于实际颗粒截留能力的局限性，仍然具有参考价值。

气泡点测试如何应用于烧结金属制造？

气泡点检测不应被视为孤立的实验室测试。

它属于更广泛的制造质量控制体系。

一个简化的多孔金属生产流程可能如下：

金属粉末选择

↓

粉末分类/制备

↓

成形

↓

受控烧结

↓

加工/焊接/装配

↓

清洁

↓

孔隙与流动性能测试

↓

尺寸/外观检查

↓

最终质量控制

↓

包装

生产早期环节发生的变化，都可能影响最终形成的多孔结构。

这就是为什么最终测试结果能够为制造过程提供有价值的反馈。

哪些多孔金属材料可以进行气泡点测试？

该方法适用于许多具有相互连通孔隙的渗透性金属材料，前提是组件能够被适当润湿并按照规定方法进行测试。

示例包括：

烧结不锈钢

常见材料包括304和316L不锈钢，其中316L在需要更高耐腐蚀性能的场合得到广泛应用。

镍合金

适用于对化学兼容性、温度性能或特殊工艺条件要求超过标准不锈钢能力的应用。

钛及钛合金

通常因其耐腐蚀性以及优异的强度重量比而被选用。

青铜基多孔材料

可用于气动元件、消声器和专用过滤等领域。

高性能合金

根据具体应用环境，多孔组件也可能采用Inconel、Hastelloy或Monel等合金制造。

合适的材料应根据实际化学环境、温度、压力以及机械条件综合选择，而不能仅仅依据孔径进行选择。

不同应用中的气泡点测试

工业气体过滤

对于工艺气体过滤而言，异常大的孔隙可能使污染物更容易通过。

因此，气泡点测试可以作为滤材质量控制体系的一部分。

液体过滤

对于液体过滤，需要同时考虑孔隙结构、流体黏度、压降、颗粒负载以及目标截留能力。

仅依靠气泡点测试无法预测完整的实际使用性能。

高纯度气体系统

当下游组件对污染物高度敏感时，稳定的多孔结构尤为重要。

根据具体清洁度要求，气泡点测试可能需要与额外的过滤效率、清洁度或泄漏测试结合使用。

化学与石化加工

化学相容性、温度和压力可能与孔径同样重要。

因此，根据工艺流体的不同，可能会选择镍合金、钛合金或特定牌号的不锈钢。

喷淋与气体扩散

多孔金属也广泛应用于气液接触过程。

这里还存在另一个常见误解：

气泡点孔径与实际产生的气泡直径并不是一回事。

液体中的气泡大小还可能受到以下因素影响：

• 气体流量

• 工艺表面张力

• 液体压力

• 扩散器几何结构

• 孔隙分布

• 安装方向

• 液体深度

• 气泡聚并行为

因此，气泡点测试可以表征多孔介质，但不应单独用于保证精确的工艺气泡直径。

如何阅读气泡点测试报告？

对于B2B采购而言，一份有价值的气泡点测试报告应包含足够的信息，使测试结果具有可重复性和可追溯性。

建议关注：

• 产品/零件编号

• 批号

• 材料

• 过滤器尺寸

• 标称孔隙规格

• 测试方法

• 润湿液体

• 测试温度（如相关）

• 气泡点压力

• 计算得到的气泡测试孔径（如适用）

• 验收标准

• 通过/不通过结果

• 检测日期

• 检测可追溯性

示例

关键点在于可追溯性。

没有相应测试方法和润湿条件作为背景的压力数值，其参考价值是有限的。

关于气泡点测试的常见误解

“气泡点孔径等于标称过滤等级。”

不一定。

它们属于不同的特征，可能采用不同的定义和测试方法。

“气泡点测量的是平均孔径。”

不是。

初始气泡点主要与最大的有效开放流路相关。

“气泡点越高，滤芯质量越高。”

并不是这样。

在相似测试条件下，较高气泡点通常意味着较小的最大有效开孔，但是否更好，还要取决于具体应用。

“气泡点决定过滤效率。”

不能单独这样判断。

实际颗粒截留性能还需要结合具体应用条件及相应测试进行评价。

“气泡点告诉我整个孔径分布。”

不是。

ISO 4003特别提醒，不应将气泡测试解释为完整孔径分布的测定方法。

“气泡点压力和爆破压力是一样的。”

绝对不是。

气泡点压力与气体克服润湿孔隙中的毛细力有关。

爆破压力则是指过滤器或组件在压力作用下发生结构失效的压力。

过滤器完全可能具有相对较低的气泡点，同时具有很高的机械强度。

混淆这两个参数，可能导致严重的规格错误。

应该如何指定多孔金属过滤器？

与其只告诉供应商：

“我需要一个5微米的不锈钢过滤器。”

不如尽可能提供完整的应用信息。

有用的参数包括：

• 所需材料

• 标称过滤等级

• 最大孔径要求（如关键）

• 明确规定的气泡点要求（如有）

• 所需过滤效率

• 气体或液体介质

• 化学成分

• 工作温度

• 正常工作压力

• 最大压差

• 所需流量

• 过滤器尺寸

• 连接类型

• 清洁方法

• 适用的测试标准

• 必需的质量控制文件

• 批量数量

这些信息有助于围绕实际应用，而不是围绕单一的“微米数”，来设计合适的多孔结构。

我们的工程视角：用“孔隙—流动—强度”窗口来思考

对于许多多孔金属项目，我们认为，将过滤器选择理解为一个性能窗口，而不是单一规格，会更加合理。

其中有三个变量尤为重要：

孔隙结构 → 流动性能 → 机械完整性

改变其中一个因素，往往会影响其他因素。

例如：

• 更细的孔隙可能提升颗粒截留能力，但会增加压降；

• 更高的孔隙率可能提高渗透率，但也可能影响机械性能；

• 更厚的过滤介质可能提升结构强度，但会改变流动阻力；

• 粉末特性的变化会影响孔径分布和渗透性能。

这就是为什么气泡点数据与其他测试结合起来时更加有价值。

对于关键应用，我们建议提出这样的问题：

孔隙结构是否满足截留要求？是否能够提供足够的流量？是否能够在实际操作条件下保持机械可靠性？

这比简单地问：

“这个过滤器是多少微米？”

更加符合工程实际。

HENGKO如何进行多孔金属质量控制？

在HENGKO，多孔金属部件会根据所需材料、孔隙特性、几何结构以及应用条件进行设计。

根据产品类型和客户规格，质量评估可能包括以下测试和控制：

• 原材料控制

• 粉末选择与控制

• 成形控制

• 烧结控制

• 尺寸检测

• 孔隙特性评估

• 渗透率测试

• 压力相关测试

• 外观检测

• 清洁度控制

• 应用相关验证

对于气泡点是关键验收参数的项目，应在技术确认阶段明确测试条件和验收限值。

这对于定制多孔金属元件尤为重要，因为两个外观几乎相同的部件，内部孔隙结构可能完全不同，并对应不同的性能要求。

常见问题：多孔金属过滤器的气泡点测试

过滤器的气泡点是多少？

气泡点是指气体克服毛细作用力，将润湿液体从有效开孔中排出，并在下游侧产生规定气泡状态时对应的压力。

气泡点越高，孔径越小吗？

在相同润湿液体和相似测试条件下，通常可以这样理解。气泡点压力与有效孔径呈反比关系。

气泡点等于孔径吗？

不完全是。

气泡点可以用于推导气泡测试的有效孔径特征，但不应将其理解为真实三维孔隙网络的完整几何描述。

烧结金属滤芯中的气泡点测试测量什么？

它特别适合用于表征最大有效开孔，并进行生产质量控制和批次间比较。

气泡点测试能确定平均孔径吗？

单个初始气泡点不应被视为平均孔径。更加全面的孔隙特性分析需要采用其他测试方法。

气泡点能决定过滤效率吗？

不能。

仅靠气泡点测试无法确定实际的颗粒截留效率。

气泡点和爆破压力有什么区别？

气泡点与润湿孔隙中液体被气体置换有关，而爆破压力与机械结构失效有关。两者描述的是完全不同的性能。

烧结金属气泡测试适用哪种标准？

ISO 4003:1977专门针对渗透性烧结金属材料中气泡测试孔径的测定。

ASTM F316适用于烧结金属滤网吗？

ASTM F316主要针对膜过滤器。其基本原理有助于理解气泡点测试，但对于渗透性烧结金属材料而言，ISO 4003是更直接相关的参考标准。

为什么润湿液体要出现在气泡点报告中？

因为液体的表面张力会影响气泡点压力与计算有效孔径之间的关系。

因此，使用不同润湿液体得到的压力值不能在不了解测试条件的情况下直接比较。

结论

气泡点测试是评估烧结多孔金属过滤器孔隙特性和制造一致性的有用工具之一——但前提是测试结果能够被正确理解。

它最大的价值，并不是将复杂的三维孔隙网络简单转换成一个看似精确的微米数值。

它真正的价值在于帮助回答实际的质量和工程问题：

是否存在意想不到的较大开放流路？

这个生产批次是否符合批准的规范？

多孔结构是否发生了变化？

该组件是否满足约定的气泡点验收标准？

对于关键过滤应用，气泡点应与渗透率、过滤性能、材料兼容性、压力要求以及实际操作环境结合考虑。

需要帮助指定多孔金属过滤器吗？

请将所需的材料、孔隙/过滤要求、尺寸、操作介质、流量、压力、温度及测试要求发送给HENGKO。

我们的工程团队可以帮助您评估适合具体应用的多孔金属结构和测试方法。

参考文献与技术资料

[1] ISO 4003:1977 — 渗透性烧结金属材料——气泡测试孔径的测定

国际标准化组织（ISO）。该标准专门针对渗透性烧结金属材料，并将气泡测试作为一种质量控制方法，而不是用于完整确定孔径或孔径分布的方法。

[2] ASTM F316-03（2019）——通过气泡点和平均流量孔隙测试测定膜过滤器孔径特性的标准测试方法

ASTM International。

该标准涉及润湿液体毛细力、气泡点压力、最大孔径特征以及实际颗粒截留能力之间关系的相关物理原理。

[3] ISO 4022:2018 — 渗透性烧结金属材料——流体渗透率的测定

国际标准化组织（ISO）。

当除了气泡点测试所反映的孔隙特征之外，还需要评价渗透率和流动阻力时，该标准具有重要参考价值。

[4] 工业工程中关于烧结多孔金属的相关讨论

多孔金属领域的工程实践同样强调，受控的互联孔隙是烧结过滤器的功能结构，气泡点通常需要与渗透率等指标结合进行评价。

以上观点主要用于行业背景说明，并非规范性测试要求。
