湿度校准技巧指南

        如果您经常使用大量湿度探头、相对湿度变送器或手持式湿度计,自己内部进行校准会节省很多时间和金钱。这篇详细的文章涵盖了您在设计或选择湿度校准系统时需要考虑的事项。

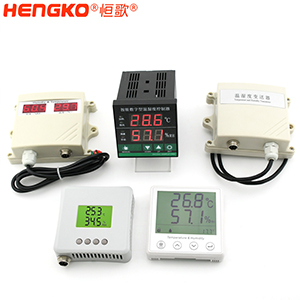

 恒歌-温湿度组合图DSC_1037

        一、在湿度校准中测量参数

        一旦您决定在内部进行湿度校准是最适合您业务的选择,确保您指定正确的系统就很重要。本指南旨在帮助您了解有关可用选项的更多信息,但也强烈建议您获得该领域专家的指导。恒歌可以为希望建立湿度校准系统的客户提供全面的技术支持服务。

        在选择系统之前,您需要考虑的关键要素是:

        您设备的测量参数;

        您设备的测量范围;

        需要多少自动化;

        如何将您的设备安装到系统中

        二、测量参数

        决定哪种校准系统最适合您的需求的过程取决于要校准的设备及其测量参数。

        1、露点

        如果设备测量露点,则校准歧管通常位于环境温度环境中。由于露点校准系统通常旨在产生非常低的水分含量,因此歧管需要具有高完整性设计;与传感器的密封机制配合使用,以确保防止湿气从周围环境中进入。对于极低的露点 (<–80 °C (<–112 °F)),有时需要(取决于环境条件)将歧管封闭在可以用干燥空气吹扫的腔室中,从而限制效果的入口。

        2、相对湿度和温度

        校准相对湿度传感器有两种不同的方法。一种方法是将传感器直接放置在校准“室”中,这是一个温度和湿度可控的独立环境。这与气候室的功能类似,只是规模小得多,均匀度高得多。也存在没有温度控制的校准室,这意味着将在主要环境温度下产生选定的相对湿度——但是,重要的是要确保在使用这些类型的发生器时,将它们置于温度稳定的环境中。

        另一种方法是使用外部露点发生器使气流通过安装有传感器的歧管。歧管放置在一个更大的温控室内。这种方法的优点是:流形的体积很小,入口点也很少,因此阶跃变化往往发生得更快;与校准室相比,使用体积混合露点发生器可以实现低得多的湿度。也有缺点是所涉及的组件在物理上要大得多,它们可能比独立的腔室贵得多。

        三、测量范围

        下一个决定因素是测量范围。这里要问的问题是:您的设备的完整工作范围是多少?(如果温湿度探头正在测量相对湿度,还要考虑温度范围。)您是否需要在整个范围内进行校准,或者您是否有特定的区域或感兴趣的区域?

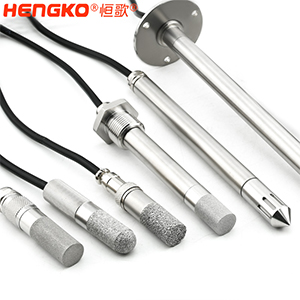

 恒歌-温湿度传感器探头-DSC_9427

            四、相对湿度

         RH 校准系统的范围取决于控制两个独立参数的能力:腔室的温度范围和相对湿度范围(在大多数情况下,最低 RH 点是限制因素)。

        温湿度校准仪表应该比一般的温湿度变送器更加高精度,这样可以满足几乎所有的传感器产品的测量范围并且更准确。恒歌手持便携式温湿度校准仪通过CE认证,符合欧盟《技术协调与标准化新方法》指令的基本要求。经过深圳计量院的认证,相对湿度的精确度可达±1.5 % RH(0 至 80% RH)。量程范围:-20 至 60°C(-4 至 140°F),露点温度测量范围:-74.8 至 60 °C(-102.6 至 140 °F),是一款适合各种高精温湿度、露点测量场合校准的仪表部件。



 手持便携式温湿度传感器-DSC_0793

        五、露点

        露点校准系统通常产生比 RH 校准系统低得多的绝对湿度。露点系统的产生范围取决于两个因素:变压干燥机的输出露点,用于为湿度发生器提供干燥空气源(有时称为“完全干燥”)。

        露点发生器的分辨率——它能够将特定数量的完全干燥和饱和空气分阶段混合在一起,以实现非常低水分含量的准确输出。涉及体积流混合发生器的地方;混合阶段越多,发生器可以控制的露点越低。例如,无论输入空气多么干燥,单级 DG3 只能控制到大约 -40°C (-40°F) 的最低露点;而两级 DG2 可产生高达 -75°C (-103°F) 的露点。三个混合阶段能够产生 -100°C (-148°F) 的露点。www.hengko.cn
